Abstracto
Chapa curvadaes un material diseñado con precisión ampliamente utilizado en arquitectura, transporte, sistemas energéticos y equipos industriales. Este artículo explica cómo se produce, especifica y aplica la chapa curva, centrándose en los métodos de fabricación, los parámetros del material, el control de tolerancia y los requisitos de rendimiento. El objetivo central es aclarar cómo la chapa curva respalda la integridad estructural, la eficiencia funcional y la fabricación escalable en los mercados globales.

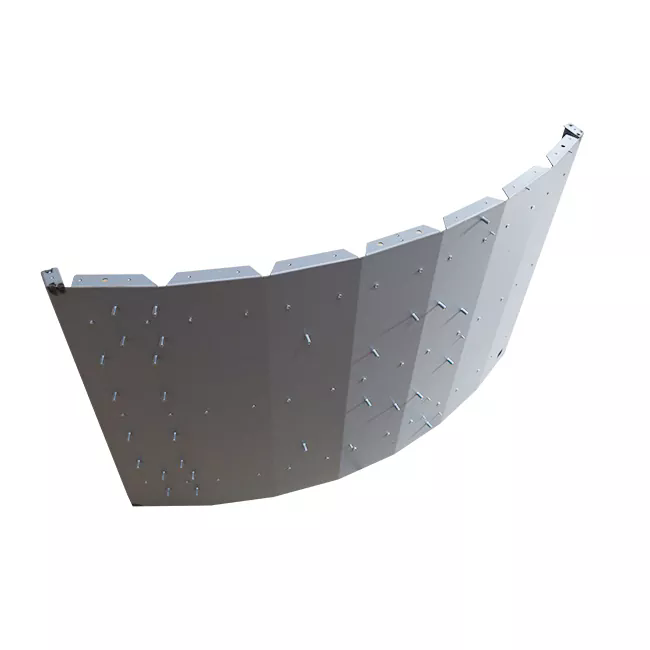

La chapa curva se refiere a láminas de metal planas que se deforman plásticamente en radios controlados o geometrías curvas complejas mediante procesos de conformado mecánico. A diferencia de los paneles planos, las configuraciones curvas mejoran la distribución de la carga, el rendimiento aerodinámico y la continuidad estética. Estas características hacen de la chapa curvada un componente fundamental en recipientes a presión, recintos, fachadas, conductos, paneles automotrices y carcasas estructurales.
El valor fundamental de la chapa curvada reside en su capacidad de combinar flexibilidad geométrica con resistencia del material. Al introducir curvatura, el metal gana rigidez mejorada sin aumentar el espesor, lo que permite estructuras más ligeras manteniendo la estabilidad mecánica. Este principio es particularmente relevante en industrias donde la reducción de peso y la durabilidad son métricas de desempeño críticas.
Desde el punto de vista de la ingeniería, la chapa curvada no se define únicamente por su apariencia. Se rige por estrictas tolerancias dimensionales, radios de curvatura, integridad de la superficie y control de tensiones residuales. Estos factores influyen directamente en la precisión del ensamblaje posterior y en la vida útil a largo plazo.
La definición precisa de los parámetros es esencial para garantizar la capacidad de fabricación y la coherencia funcional. Las especificaciones de chapa curvada generalmente consideran el grado del material, el espesor, el radio de curvatura, el método de conformado y el tratamiento de la superficie. Estos parámetros se seleccionan en función de las condiciones de carga, la exposición ambiental y los estándares regulatorios.
| Parámetro | Rango típico | Importancia técnica |
|---|---|---|
| Tipo de material | Acero al carbono, acero inoxidable, aleación de aluminio | Determina la resistencia a la corrosión, la fuerza y la formabilidad. |
| Espesor | 0,5 mm – 12 mm | Afecta la fuerza de flexión, la rigidez y el peso. |
| Radio de curvatura | R10 mm – R3000 mm | Define el comportamiento estructural y la viabilidad de conformado. |
| Tolerancia dimensional | ±0,2 mm – ±1,0 mm | Garantiza la compatibilidad del montaje |
| Acabado superficial | Acabado laminado, cepillado, revestido | Soporta durabilidad y requisitos visuales. |
La optimización de parámetros equilibra la intención del diseño con las limitaciones de fabricación. Los radios excesivamente ajustados o los calibres delgados pueden aumentar la complejidad del conformado, mientras que las tolerancias sobredimensionadas pueden comprometer el rendimiento. Por lo tanto, el desarrollo de especificaciones suele ser un proceso colaborativo entre diseñadores y fabricantes.
La fabricación de chapa curvada se basa en una deformación controlada en lugar de en la eliminación de material. Las técnicas de conformado comunes incluyen el doblado por rodillos, el doblado con plegadora, el conformado por estiramiento y el conformado incremental. Cada método sirve para diferentes perfiles de curvatura y volúmenes de producción.
El doblado por rodillos se aplica frecuentemente para formas cilíndricas o cónicas, utilizando rodillos ajustables para introducir la curvatura progresivamente. El doblado de prensa plegadora es adecuado para curvas segmentadas, mientras que el conformado por estiramiento permite contornos suaves y continuos con un mínimo retroceso.
El control de calidad es integral durante toda la fabricación. La inspección dimensional verifica la precisión del radio, mientras que la evaluación de la superficie identifica microfisuras o distorsiones. La gestión de las tensiones residuales también es fundamental, ya que la distribución desigual de las tensiones puede provocar deformaciones durante el servicio.
Chapa curvada: preguntas y respuestas comunes
P: ¿Cómo afecta la curvatura a la resistencia mecánica de la chapa?
R: La curvatura aumenta la rigidez estructural al redistribuir las cargas aplicadas a lo largo del arco, reduciendo las concentraciones de tensión localizadas y mejorando la capacidad de carga general.
P: ¿Cómo se gestiona la recuperación elástica durante el conformado de chapa curvada?
R: La recuperación elástica se controla mediante cálculos de sobreflexión, datos de conformado específicos del material y calibración del proceso, lo que garantiza que la geometría final cumpla con las especificaciones de diseño.
P: ¿Cómo se puede mantener la integridad de la superficie durante el plegado?
R: La integridad de la superficie se preserva seleccionando radios de herramientas apropiados, controlando la velocidad de conformado y aplicando películas protectoras o lubricación durante el procesamiento.
La evolución de la fabricación de chapa curvada está estrechamente alineada con los avances en el diseño digital y la automatización. El análisis de conformado basado en simulación permite a los ingenieros predecir el comportamiento de deformación antes de la producción, lo que reduce las iteraciones de prueba y el desperdicio de material.
Además, la demanda de geometrías personalizadas está acelerando la adopción de sistemas de conformado flexibles capaces de producir volúmenes bajos y alta precisión. Las consideraciones de sostenibilidad también están influyendo en la selección de materiales, favoreciendo las aleaciones reciclables y los procesos energéticamente eficientes.
A medida que las industrias busquen soluciones de diseño integradas, la chapa curva seguirá apoyando la construcción modular, las estructuras ligeras y las arquitecturas de productos adaptables. Su relevancia se extiende más allá de la fabricación tradicional hacia los ecosistemas de fabricación avanzados.
En entornos de fabricación prácticos, las soluciones fiables de chapa curvada dependen de socios de producción experimentados.Xinyangproporciona chapa curva fabricada con precisión y adaptada a las especificaciones industriales, lo que respalda una calidad constante y un suministro escalable.
Para consultas técnicas detalladas o evaluación de proyectos,contáctanospara discutir los requisitos de chapa curvada y los objetivos de aplicación.
